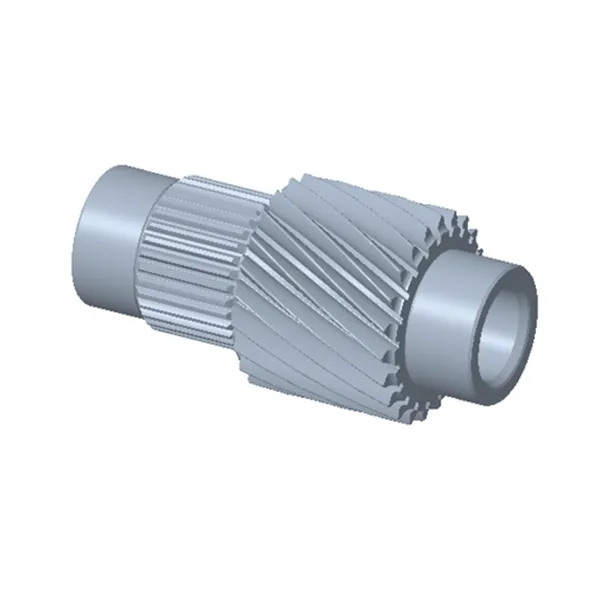

Номер чертежа изделия: 1701301-VJ21
Промежуточный вал, расположенный параллельно входному и выходному валам, устанавливается в подшипниковом корпусе коробки передач или редуктора и служит в качестве поворотного «промежуточного моста» для передачи мощности. Один конец вала соединяется с входным валом через зубчатые колеса для приема мощности, а другой конец передает мощность на выходной вал через зубчатые колеса или шлицы. Такая конфигурация обычно используется в системах передачи, требующих нескольких передаточных отношений и высокого преобразования крутящего момента, таких как трехвальные коробки передач.
Конструкция: Общая конструкция состоит из ступенчатого цилиндрического корпуса вала. Диаметры сегментов вала рассчитаны в соответствии с техническими характеристиками сборных шестерен и подшипников, а буртики вала ограничивают осевое перемещение компонентов. Некоторые промежуточные валы выполнены в виде единого целого с шестернями (конструкция «шестерня-вал»), что уменьшает зазор соединения и повышает точность передачи.
Основные конструктивные особенности: Переходные зоны между сегментами вала имеют радиусы скругления для предотвращения концентрации напряжений. Сегменты вала, в которых размещены зубчатые колеса и подшипники, имеют точность размеров класса h6/h7 и высокую чистоту поверхности. Некоторые секции вала имеют предварительно обработанные масляные каналы или масляные канавки для облегчения смазки и отвода тепла.
Выбор материала: Основным выбором является легированная сталь (20CrMnTi, 40Cr), обработанная цементацией и закалкой для достижения высокой твердости поверхности и прочности сердцевины, что позволяет ей выдерживать ударные нагрузки при зацеплении зубчатых колес. Для стандартных условий эксплуатации выбирается среднеуглеродистая сталь марки 45, а в условиях тяжелой эксплуатации используется легированная цементированная сталь для повышения износостойкости.
Производственные процессы: - Токарная обработка и шлифование обеспечивают точность размеров корпусов валов. - Зубчатые секции подвергаются зубофрезерованию и шлифованию (для высокоточных применений). - Шлицевые секции изготавливаются путем зубофрезерования и фрезерования. - Применяется комплексная обработка для снятия напряжений, чтобы предотвратить деформацию во время эксплуатации.
Передача и передача мощности: принимает мощность от входного вала, изменяет передаточное число через зубчатый комплект вала и передает скорректированную скорость вращения и крутящий момент на выходной вал. Это составляет основной механизм регулирования скорости и крутящего момента.
Позиционирование и поддержка компонентов: обеспечивает точное позиционирование компонентов вала, таких как шестерни и подшипники. Ступенчатая конструкция вала обеспечивает относительное выравнивание компонентов, гарантируя плавное зацепление шестерен и предотвращая осевое перемещение во время работы.
Адаптируемость к нескольким шестерням: Подходит для нескольких шестерен с разным количеством зубцов на валу. Они сочетаются с шестернями входного и выходного валов, образуя различные передаточные числа, что позволяет удовлетворить требования к скорости в различных условиях эксплуатации (например, переключение нескольких передач в автомобильных коробках передач).
Автомобильная трехвальная трансмиссия: промежуточный вал, выполняющий функцию основного приводного вала, соединяется с входным и выходным валами через различные передаточные числа для переключения между режимами низкой скорости с высоким крутящим моментом и высокой скорости с низким крутящим моментом, что позволяет адаптироваться к таким сценариям, как запуск, подъем в гору и высокоскоростное движение.
Промышленные редукторы: в редукторах и планетарных редукторах промежуточный вал работает с солнечным колесом или зубчатой передачей для дальнейшей оптимизации передаточного числа. Это снижает скорость входного вала и одновременно увеличивает выходной крутящий момент, что делает его подходящим для нагрузок оборудования, такого как станки и конвейеры.
Системы трансмиссии строительной техники: промежуточные валы в коробках передач экскаваторов и погрузчиков должны выдерживать большие нагрузки и воздействие частых запусков и остановок. Высокопрочные материалы и усиленные конструкции обеспечивают стабильную передачу мощности.
