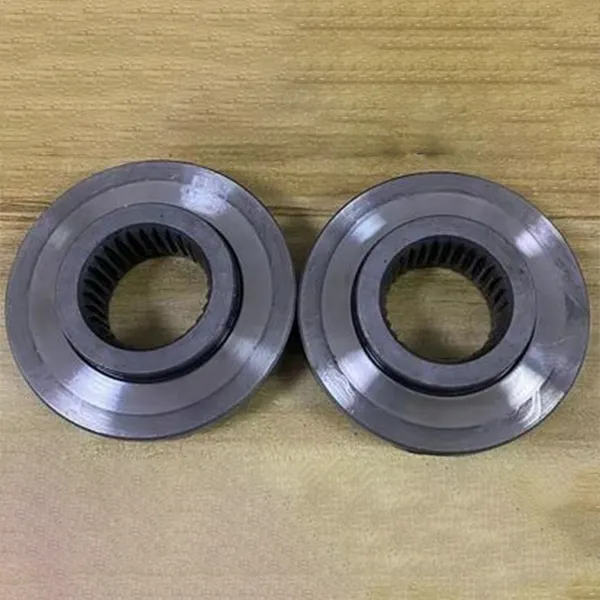

Конструкция: Имеет интегрированную коническую конфигурацию зубчатого колеса с коническими поверхностями зубьев (взаимодействующими с конусами планетарных шестерен). Центр зубчатого колеса имеет внутреннее шлицевое отверстие для точного зацепления с внешним шлицем полуоси, что обеспечивает передачу крутящего момента без относительного проскальзывания.
Номер чертежа изделия: 2303099-VJ21
Конструкция: Имеет интегрированную коническую конфигурацию зубчатого колеса с коническими поверхностями зубьев (взаимодействующими с конусами планетарных шестерен). Центр зубчатого колеса имеет внутреннее шлицевое отверстие для точного зацепления с внешним шлицем полуоси, что обеспечивает передачу крутящего момента без относительного проскальзывания. Задняя сторона шестерни обычно имеет гладкую опорную поверхность, которая соприкасается с корпусом дифференциала или прокладкой, что сводит к минимуму эксплуатационный износ.
Ключевые конструктивные особенности: Профиль зубьев в основном имеет эвольвентную форму, что обеспечивает плавное зацепление с планетарными шестернями; точность шлицевого отверстия соответствует классу H7, что гарантирует плотное прилегание полуоси; некоторые шестерни имеют пазы для снижения веса на задней стороне, что позволяет оптимизировать вес без ущерба для прочности.
Выбор материала: в основном высокопрочные легированные стали (20CrMnTi, 20CrNiMo) подвергаются цементации и закалке, достигая твердости поверхности зубьев HRC58-62. Это обеспечивает отличную износостойкость и прочность сердцевины, позволяющую выдерживать ударные нагрузки при зацеплении. Для стандартных условий эксплуатации могут быть выбраны легированные конструкционные стали, чтобы снизить затраты.
Процессы производства: Заготовки формируются с помощью штамповки, а поверхности зубьев обрабатываются с помощью зубофрезерных и шлифовальных станков для обеспечения точности шага и соответствия зацепления. Отверстия шлицевых соединений прорезаются для получения высокой чистоты поверхности. Весь компонент подвергается обработке для снятия напряжений, чтобы предотвратить деформацию во время эксплуатации.
Передача мощности: Взаимодействует с планетарными шестернями для приема передаваемого крутящего момента, затем передает мощность через внутренние шлицы на полуоси, в конечном итоге приводя в движение колеса. Это является критически важным компонентом передачи мощности от дифференциала к колесам.
Адаптация к работе дифференциала: при прохождении поворотов вращение планетарных шестерен вызывает разницу скоростей между внутренними и внешними шестернями полуосей — внутренняя полуось замедляется, а внешняя ускоряется. Это позволяет колесам вращаться с разной скоростью, предотвращая пробуксовку и износ шин.
Выдерживает нагрузки при зацеплении: непосредственно выдерживает давление зацепления от планетарных шестерен, что требует достаточной прочности поверхности зубьев и сопротивления усталости, чтобы предотвратить отколы поверхности зубьев или поломку шестерен.
Приводные оси автомобилей: Дифференциальные узлы в легковых автомобилях, грузовиках, внедорожниках и других транспортных средствах имеют две симметрично расположенные полуосевые шестерни, соединенные соответственно с левой и правой полуосями, что облегчает передачу мощности при движении по прямой и в поворотах.
Системы передачи строительной техники: в дифференциальных коробках передач экскаваторов и погрузчиков полуосевые шестерни выдерживают большие нагрузки и частые ударные нагрузки при запуске и остановке. Улучшенные материалы и конструкция поверхности зубьев обеспечивают надежность.
Автомобили на новых источниках энергии: в редукторных дифференциальных модулях чисто электрических и гибридных автомобилей полуосевые шестерни приспособлены к характеристикам двигателей с высокой скоростью и высоким крутящим моментом. Для минимизации шума требуются оптимизированные профили зубьев.
