Номер чертежа изделия: 1701850-VJ25

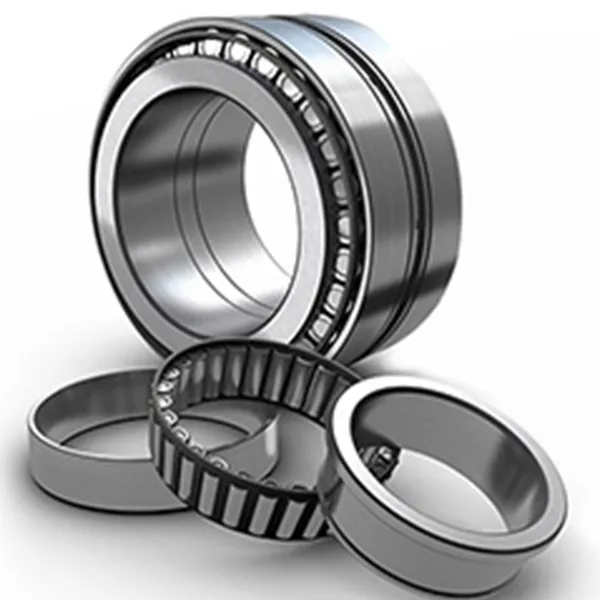

Дифференциальные подшипники устанавливаются в критически важных местах, включая корпус дифференциала, валы планетарных редукторов и валы полуосей. Они служат в качестве основных опорных компонентов, соединяющих дифференциал с корпусом ведущего моста. Их основная функция заключается в обеспечении стабильной опоры для вращающихся компонентов внутри дифференциала, а также в компенсации дифференциального движения при поворотах автомобиля. Это обеспечивает плавную передачу мощности от коробки передач к левому и правому колесам.
Конические роликоподшипники: наиболее широко используемый тип, способный одновременно выдерживать радиальные и осевые нагрузки. Они обладают высокой грузоподъемностью и ударопрочностью. Коническая форма дорожки качения и роликов обеспечивает равномерность линий контакта, эффективно распределяя сложные напряжения, возникающие при зацеплении дифференциала. Подходят для тяжелых условий эксплуатации с высокой частотой ударов (например, дифференциалы грузовых автомобилей и внедорожников).
Радиальные шарикоподшипники: благодаря простой конструкции и низкому коэффициенту трения они подходят для применения в условиях средних и низких скоростей, легких и средних нагрузок (например, в дифференциалах малолитражных автомобилей). Они могут выдерживать радиальные нагрузки и незначительные осевые нагрузки, обеспечивая низкое сопротивление вращению для повышения эффективности передачи и снижения шума.
Радиально-упорные шарикоподшипники: подходят для высокоскоростных и высокоточных применений (например, в дифференциалах высокопроизводительных автомобилей). Регулируя угол контакта, можно оптимизировать осевую нагрузку, обеспечивая стабильность при высокоскоростной работе дифференциала и снижая вибрацию.
Поддержка сложных нагрузок: выдерживает радиальные силы (возникающие при зацеплении шестерен) и осевые силы (возникающие при тяге колес и центробежных силах при прохождении поворотов) во время работы дифференциала, предотвращая деформацию или повреждение вала.
Обеспечение движения дифференциала: снижает сопротивление вращению за счет механизмов качения, позволяя дифференциалу плавно компенсировать разницу в скорости вращения левого и правого колес при прохождении поворотов. Это предотвращает пробуксовку или скольжение колес.
Стабилизация передачи мощности: фиксирует относительное положение корпуса дифференциала и валов шестерен, обеспечивая точное зацепление шестерен. Это минимизирует потери энергии и шум при передаче мощности, повышая плавность движения.
Автомобильная промышленность: важный компонент дифференциальных редукторов в приводных осях легковых автомобилей, грузовиков, внедорожников и других транспортных средств, требующий адаптации к различным эксплуатационным условиям — для городских пассажирских автомобилей приоритетными являются низкий уровень шума и высокая эффективность, а для внедорожных и коммерческих транспортных средств — высокая грузоподъемность и ударопрочность.
Промышленное оборудование: подходит для дифференциальных трансмиссий в строительной технике (например, экскаваторы, погрузчики) и сельскохозяйственной технике (например, тракторы), работающей в сложных условиях, включая тяжелые нагрузки, частые запуски/остановки и пересеченную местность.
Адаптация к условиям эксплуатации: высокотемпературные среды требуют высокотемпературной подшипниковой стали + специальной смазки; в условиях высоких нагрузок приоритет отдается коническим роликоподшипникам; в высокоскоростных применениях могут использоваться радиально-упорные шарикоподшипники или шарикоподшипники с низким коэффициентом трения.
Критерии выбора: Подбирайте тип подшипника в соответствии с грузоподъемностью транспортного средства, условиями эксплуатации (высокая скорость/бездорожье/тяжелые условия) и скоростью вращения дифференциала. Обеспечьте точную размерную совместимость подшипников и корпуса дифференциала/шайб вала, контролируя допуски на посадку.
Рекомендации по техническому обслуживанию: Регулярно проводите проверки смазки с использованием специальных смазочных материалов для дифференциала (например, трансмиссионного масла класса GL-4/GL-5), чтобы предотвратить работу всухую из-за недостаточной смазки. Следите за шумом подшипников и перегревом корпуса дифференциала (что может указывать на износ подшипников, чрезмерный зазор или попадание загрязнений). При замене тщательно очистите монтажные поверхности, избегайте принудительной прессовой посадки и при необходимости отрегулируйте предварительное натяжение подшипников.
