Во-первых, опора и позиционирование, обеспечивая структурную опору для компонентов трансмиссии внутри коробки передач, таких как шестерни, валы и подшипники. Это гарантирует, что все компоненты сохраняют правильное относительное положение, обеспечивая плавную и точную передачу.
Номер чертежа изделия: 1701314-VJ22
Во-первых, опора и позиционирование, обеспечивая структурную опору для компонентов трансмиссии внутри коробки передач, таких как шестерни, валы и подшипники. Это гарантирует, что все компоненты сохраняют правильное относительное положение, обеспечивая плавную и точную передачу. Во-вторых, уплотнение и защита, работая в сочетании с передним корпусом и уплотнениями, образуя закрытое пространство. Это предотвращает утечку смазки, блокируя попадание внешней пыли и мусора, тем самым защищая внутренние компоненты трансмиссии. В-третьих, передача силы и крутящего момента, восприятие сил реакции и крутящего момента, создаваемых зубчатой передачей во время работы редуктора, и передача их на монтажную основу или другие соединенные компоненты.
Серый чугун обладает благоприятными литейными свойствами, характеристиками гашения вибраций и обрабатываемостью при относительно низкой стоимости, что делает его подходящим для редукторов общего назначения; литая сталь обладает более высокой прочностью и вязкостью, способна выдерживать значительные ударные нагрузки и крутящий момент, часто используется в редукторах для тяжелых условий эксплуатации или подверженных ударным нагрузкам; алюминиевые сплавы легкие, коррозионно-стойкие и обеспечивают отличное рассеивание тепла, обычно используются в компактных редукторах или редукторах с ограничениями по весу.
В автомобильной промышленности примером может служить коробка передач заднего привода Audi e-tron, в корпусе которой предусмотрена специальная масляная система для смазки игольчатых подшипников на левом фланце полуоси. Одновременно стратегически расположенные масляные перегородки и отверстия для возврата масла предотвращают утечку из вентиляционной пробки. В строительной технике задний корпус поворотных коробок передач экскаваторов должен выдерживать значительный крутящий момент и ударные нагрузки, поэтому для обеспечения прочности и надежности обычно используется литая сталь.
Конструкция: Имеет цельную цилиндрическую конструкцию с резьбой. Головка обычно имеет шестигранную, внутреннюю шестигранную или плоскую конфигурацию (облегчающую работу с гаечным ключом). Некоторые пробки имеют уплотнительную канавку в основании для установки резиновых или медных шайб.
Подшипники промежуточного вала устанавливаются на обоих концах или в точках опоры промежуточного вала, который служит «переходным валом» для передачи мощности (соединяя входной вал на одном конце и выходной вал на другом для преобразования скорости/крутящего момента).
Масса изделия: около 14,5 кг. Материал изделия: AlSi7Cu0,5Mg. Размеры изделия: 420*350*130 мм Информация о продукции головки блока цилиндров 472QA: Масса изделия: около 12,7 кг. Материал изделия: AlSi7Cu0,5Mg. Размеры изделия: 420*310*160 мм
Промежуточный вал, расположенный параллельно входному и выходному валам, устанавливается в подшипниковом корпусе коробки передач или редуктора и служит в качестве поворотного «промежуточного моста» для передачи мощности.
Точная регулировка зазора зацепления: это основная функция данного продукта. Он регулирует боковой зазор между полуосью и планетарной шестерней, который в большинстве моделей автомобилей должен составлять 0,25–0,5 мм.
Конструкция: Типичный крепежный элемент с наружной резьбой, состоящий из головки и хвостовика. Головка обычно имеет шестигранную форму (что облегчает работу с гаечным ключом), хотя в некоторых случаях используются головки с внутренним шестигранником или фланцевые головки (что увеличивает площадь опоры).
Надежное соединение основных компонентов: основная функция — прочное соединение корпуса дифференциала с ведомой шестерней, что обеспечивает отсутствие относительного смещения при передаче мощности. Например, в некоторых трансмиссиях Volkswagen дифференциал использует восемь заклепок для соединения шестерни с корпусом, что обеспечивает достаточный крутящий момент для плавной работы трансмиссии.
Последовательность передачи мощности: двигатель → ведущая шестерня входного вала → ведомая шестерня выходного вала → синхронизатор → выходной вал. Когда ведущая шестерня вращает зацепленную ведомую шестерню, скорость вращения ведомой шестерни определяется передаточным числом между ведущей и ведомой шестернями.
Обычные конфигурации включают в себя лево-правые крышки типа «ракушка» и конструкции типа «корзина». Внутренняя часть имеет камеру для планетарных шестерен, полуосей и других компонентов. Внешние монтажные отверстия обычно предусмотрены для соединения с приводными валами, полуосями и другими деталями.
Магнитные сливные пробки: Это наиболее распространенный тип, отличающийся мощной магнитной пластиной, установленной на переднем конце корпуса пробки. При установке в таких местах, как масляные поддоны двигателя или коробки передач, он притягивает железные опилки и металлические частицы из смазочного масла, уменьшая износ шестерен и подшипников, вызванный загрязнениями.
Общая форма представляет собой полый цилиндр, сформированный путем намотки пружинной стальной ленты в 2,25 или более перекрывающихся слоев. По всей длине имеется спиральный шов, оба конца обычно имеют штампованные фаски. Это облегчает выравнивание и вставку в скважину, предотвращая повреждение стенки скважины при врезании. Ее уникальная спиральная структура обеспечивает радиальное сжатие при сжатии и упругое восстановление при снятии давления, поддерживая постоянное давление на стенки отверстия.
Станина станка изготовлена из цельнолитого чугуна марки HT300, обладает высокой жесткостью, износостойкостью и виброгасящими свойствами, позволяя эффективно снижать вибрации в процессе обработки. Предусмотрены меры по уменьшению тепловых и других деформаций.

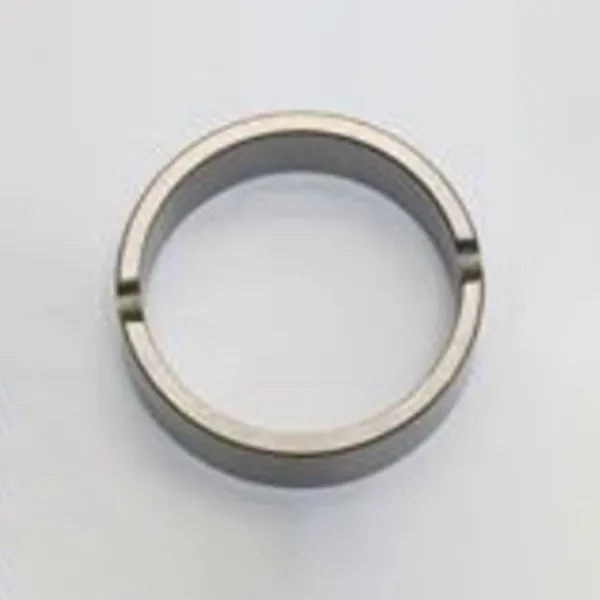

Конструкция: в основном представляет собой цилиндрическую форму с обтекаемым дизайном, без сложных выступов или перфораций. Его внутренний диаметр точно соответствует размерам шейки выходного вала, а внешний диаметр учитывает зазоры для сборки окружающих подшипников, шестерен и других компонентов.
Проходная мойка или роботизированная мойка, оснащение системой высокого давления, удаление заусенцев водой высокого давления, трехступенчатая фильтрация с точностью 50 мкм, 20 мкм и 10 мкм, отдельные резервуары для мойки и полоскания, обеспечивающие эффективность очистки.
Масляные уплотнения обычно состоят из металлического корпуса (передней и задней оболочек), резиновых уплотнительных манжет и пружин. Металлический корпус обеспечивает жесткую опору и позиционирование, гарантируя, что уплотнение не деформируется во время прессовой посадки и эксплуатации. Он также образует плотное статическое уплотнение (прессовая посадка) с монтажным отверстием оборудования.
1.Механические свойства литья Предел прочности при растяжении ≥ 250 МПа Предел прочности при сжатии клина ≥ 170 МПа Твердость рабочей поверхности 200–245 HBW, разница твердости < 15 HBW 2.Основные требования к точности тормозной поверхности DTV < 0,007 макс. (в окружном направлении) Биение тормозной поверхности < 0,025 мм Плоскостность посадочной поверхности ступицы < 0,05 мм
